世界上最大的PEM制氢机!
发布时间:2017/8/29      浏览次数:2018

  随着可再生能源发电部署的增加,以及电网过剩电力的高管理成本等行业因素的驱动,人们对MW级电网的能源存储解决方案的兴趣日益高涨。
  加拿大氢能质子交换膜(PEM)技术,是历经10年的项目研究成果。这项技术使电解槽可以在高电流密度和高压下工作,适用于使用空间受限的情况,或用可再生能源发电制氢时,电量不稳定的情况。
  加拿大氢能氢气发生器为例HyLYZER®400NM3/H PEM,他的产量可调比率为0-120 % , 也就是说单台高产量能达到620NM3/H。全新HyLYZER® 水电解设备的设计理念产,就是用最小的经营成本,提供更高的产品性能。

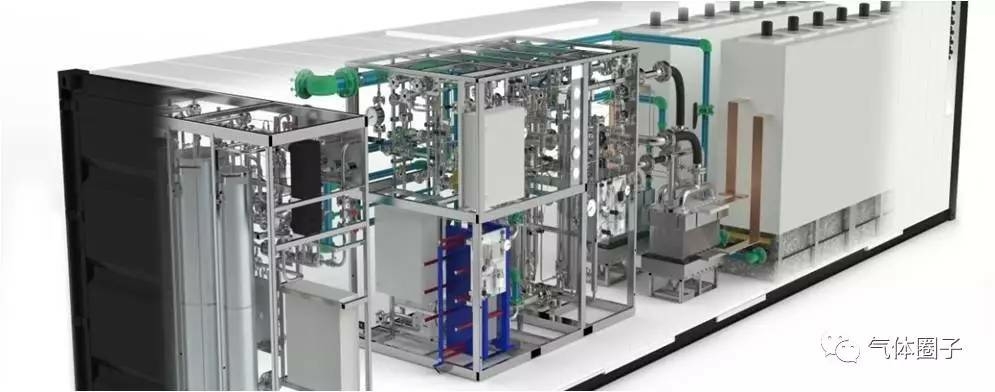

  HyLYZER®400NM3/H PEM氢气发生器

  HyLYZER®400NM3/H PEM
  氢气发生器技术参数

概况

  系统技术全称

  HyLYZER® -400-40

  1500E PEM 电解槽数量

  2

  外壳

  2 X 40FT HC container

  集装箱1

  Process + utilities

  集装箱2

  AC / DC

安装

  最小环境温度

  -20°C

  最大环境温度

  +40°C

  最大相对湿度

  95%

  最高海拔

  500 m

氢气

  公称流量(最大流量)

  400 Nm⊃3;/h

  最小流量

  0 Nm⊃3;/h

  斜坡时间最小-最大

  < 10 s

  设计压力

  最大运行压力

  40 barg

  30 barg

  纯化后标准气体质量

  99,998%

  总转换效率(能耗)

  5,2 kWh/Nm⊃3;

氧气

  流量

  氢气流量一半

  最大出口压力

  25 barg

  标准气体质量

  99,5%, H2O saturated

  可选气体质量

  99,995%

  电压

  3 X 400 V ± 10 %

  频率

  50 Hz ± 3 %

  能耗

  3.000 kVA

冷却处理

  安装

  干燥冷却+泵撬装

  设计环境温度

  -20 to +40°C

  设计水流量

  60 m⊃3;/h

  压力

  2 to 4 barg

  入口最大水处理温度

  出口最大水处理温度

  40°C

  55°C

 体冷却

  安装

  一体式冷冻机

  载体

  +乙二醇

  压力

  2 to 4 barg

  温度

  15°C

  设计流量

  5 m⊃3;/h

仪表用气

  安装

  一体式压缩机

  设计流量

  200 l/min

  压力

  > 6 barg

冷却水

  安装

  一体式RO系统

  进水

  自来水

  最小/大压力

  2 – 4 barg

  满载消耗

  大约600L/

  纯化后水质

  < 1 µS/cm

氮气

  目的

  仅用于吹扫

  压力

  4 to 10 barg

  吹扫量

  2 Nm⊃3;

  质量

  无颗粒

填充

  电解液

  无需

尺寸

  Container 1 & 2 (L X W X H)

  12,2 X 2,4 X 2,9 m

重量

  Container 1

  Approx. 20 tons

  Container 2

  Approx. 25 tons

  利用风能太阳能可再生能源生产的不稳定电能,对水进行电解产生氢气,储存起来的氢气在需要时可通过燃料电池系统释放出能量,或者被直接用于电厂、半导体、浮法玻璃或者食用油工业。

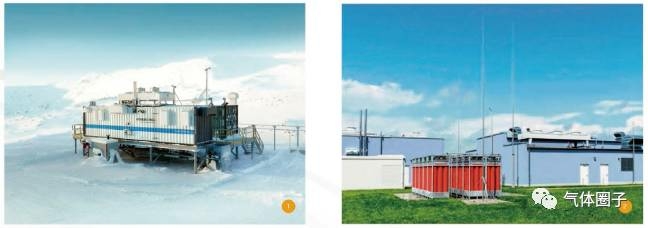

图1为风能储氢项目,位于Glencore Raglan Mine,加拿大,350KW电解槽+120KW燃料电池
图2为风能项目,位于Mecklenburg-Vorpommern,德国,1MW电解槽+150KW氢气燃气机

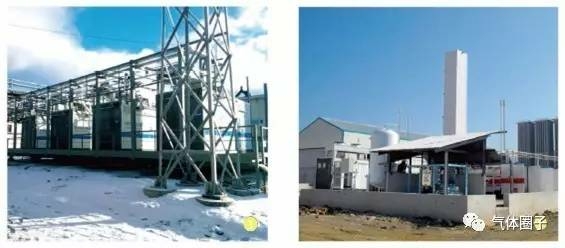

图3为冶金行业,位于Kirovgrad,俄罗斯,4MW电解槽
图4为浮法玻璃行业,位于土耳其,1MW电解槽
   由可再生能源获得的电能用于水电解制氢,产生的氢气可用于供电、燃气、工业气体、燃料及氢燃料电池车供气等方面,减少了碳排放,为人类带来更清洁和可持续发展的未来。
