蚀刻模板工艺流程

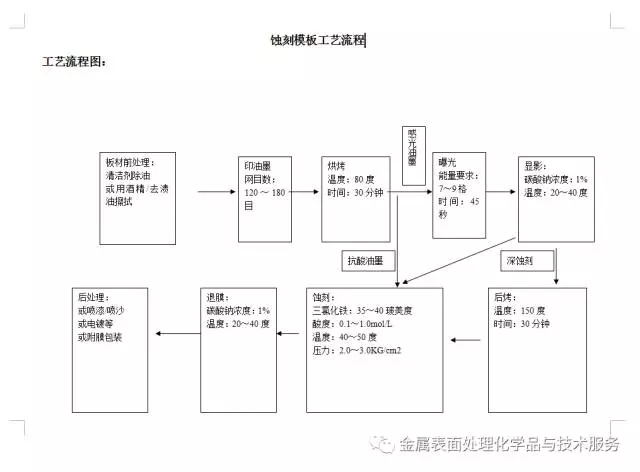

工艺流程图：

印油墨：丝印或喷涂油墨前看看油墨粘度是否符合要求，需要稀释的话用本厂的稀释剂把油墨调到需要的粘度，然后用网印、喷涂等涂布方法涂到金属板上。丝网的数目，可根据图型的精细度来选择，一般可以用80-200目涤纶或尼龙丝网，一般用120到150最佳。

烘干：把涂布上感光油墨的金属板放到75°C~80°C的循环风烘箱内约烘烤，第一面:80℃ *10分钟; 第二面:80℃ *25分钟;双面同时烘烤80℃ *30分钟。若膜不干，在曝光时会粘菲林并使膜的强度下降。若烘烤过度，会造成显影慢和分辨力下降。

曝光：用光源波长为300~400µm,5kw~8kw高压水银灯或金属卤灯，曝光时间20-30s.用21级连续调灰梯尺测试，7~10级为佳。曝光条件: 80-130MJ/CM2(指到达油墨面上的能量) 。一般硬化能量标准：曝光能量 100 ±20 mj/㎝ 2 , 膜厚 ~12mm,6-8 格/STOUFFER 21 格曝光尺。曝光时间20-30s.。(干燥后 4～6小时内曝光完毕)

显影： 0.8%-1.2%碳酸钠溶液，液温28°C -32°C 喷压1.5-2.5KG/CM2破裂点为1/3处,时间约50-60秒。

若需蚀刻深度超过0.2mm，需要进行后烤加固，以发挥油墨的最好的性能。 120~150度30分钟.

蚀刻：按通常蚀刻方法进行。

操作条件：
参数条 件操 作 范 围

退膜：
1.用3%-5%氢氧化钠溶液 液温45°C -60°C
2.若底材料铝，则用98%或68%的硝酸去膜。
